お知らせ
MUディスプレイ交換用LED「つぶつぶLED 1」は、2016年夏に案内しました通り、在庫が無くなりましたので、2017年7月末で販売終了とさせていただきました。
概要

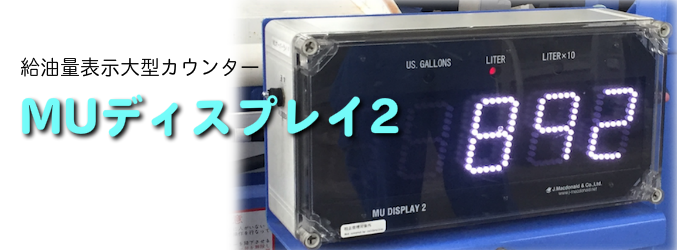

MUディスプレイは、昼間でも夜間でも非常に視認性のよい超高輝度LEDを採用した、大型表示カウンターです。給油作業員が、大きな数字で給油量を確認できるため、安心、安全な給油作業を行えます。
特徴
- MUディスプレイは、パルス型と通信型があり、パルス型はヴィーダールートの機械式カウンターにも付けることが可能です。
- 従来のパルス方式では、流量計と外部カウンターのあいで表示のタイムラグがどうしても生じていましたが、マスターロードと通信（RS422）で接続した場合には、マスターロードで表示する給油量がほぼリアルタイムでMUディスプレイに表示され、流量計との表示誤差がほとんどありません。
- 超高輝度LEDを搭載しておりますので、太陽光のまぶしい日中でも、従来製品に比べて格段に視認性がアップしています。
- 本体はとても簡単な構造ですので、現場にてLEDやヒューズを簡単に交換できます。
- 国産のカウンターですので、万が一故障した場合にもすばやい対応が可能です。消耗品であるLEDも在庫しております。
- オプションのコンバーター基板を導入することで、１台の車両に３台までMUディスプレイ２を搭載することが可能です。
取り付け可能な流量計
- アーベリーハードル製流量計（RS422通信式 or パルス式）
- イソイル製流量計（RS422通信式 or パルス式。通信式の場合はコンバーター基板が必要）
- VRカウンター（パルス式。VRカウンターにパルスエンコーダーの取付が必要）
- タツノ製流量計（パルス式）
- トキコ製流量計（パルス式）
※ DC12V、DC24Vのどちらにも対応可能です。
関連パーツ

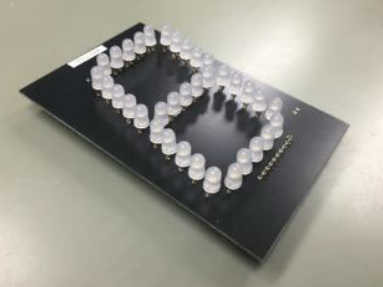

つぶつぶLED 2

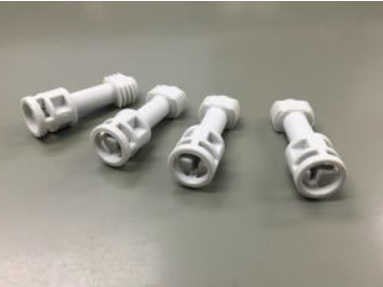

ケースのネジ（４個セット）
ケースのネジが経年で劣化した場合は、ネジだけ交換できます。
よくある質問
今使っている表示器のLED仕様が何かよくわからない。
現在、LEDは３種類あり、①赤色フラットタイプ、②つぶつぶLED-1、③つぶつぶLED-2、があります。①は販売終了しており、②は在庫限りの販売となっております。詳細はこちらの資料を確認ください →「MUディスプレイの３種類のLED」
電源をいれると「E81」が表示されて動かない。
ディップスイッチの設定が無効な設定である。
設定に問題が無い場合には、基板が壊れている。→マクドナルド商会にて預かり修理。
②画面に「１２」と表示されてそのまま動かない。
通信タイプの場合、通常は起動時に、「１２３４」と数字が左から順番に表示されます。それは、MUディスプレイとマスターロードが正常に通信できていることを表しています。
「１２ 」で止まる場合は、マスターロード側が何らかの状況により通信に応答できてない状況になっています。配線が抜けていないか、マスターロードが正常かどうかを確認してください。詳しくはマクドナルド商会にお問い合わせください。
マスターロードがセットアップモード（フラッグなどを設定するモード）になっている間は正常に通信ができないため「１２ 」で表示がとまりますが、この場合は通常モードに戻すだけで、通信をはじめます。
③表示が暗く、見えにくい
使用状況にもよりますが、LEDの明度は経年で劣化します。特に常時点灯している１桁目から順に明度が落ちていきます。LEDは、手で簡単に抜き差しできる仕様ですので、例えば１桁目と、点灯頻度の低い５桁目を交換することも可能です。
従来の赤色LEDは、2014年春で取り扱い終了いたしました。また「つぶつぶLED」も在庫限りの取り扱いとなります。今後はより明るい「つぶつぶLED2」への交換をお願いします。
④電源は入るがカウントしない（パルス仕様の場合）
①マスターロードのフラッグ70のコラム３が「０」になっていませんか？→コラム３に「１」を入力してください。
②マスターロードのPSU内の４番ソケットにリレーがしっかりと刺さっていますか？抜けかかっていませんか？→ PSUを開けて点検してください。
